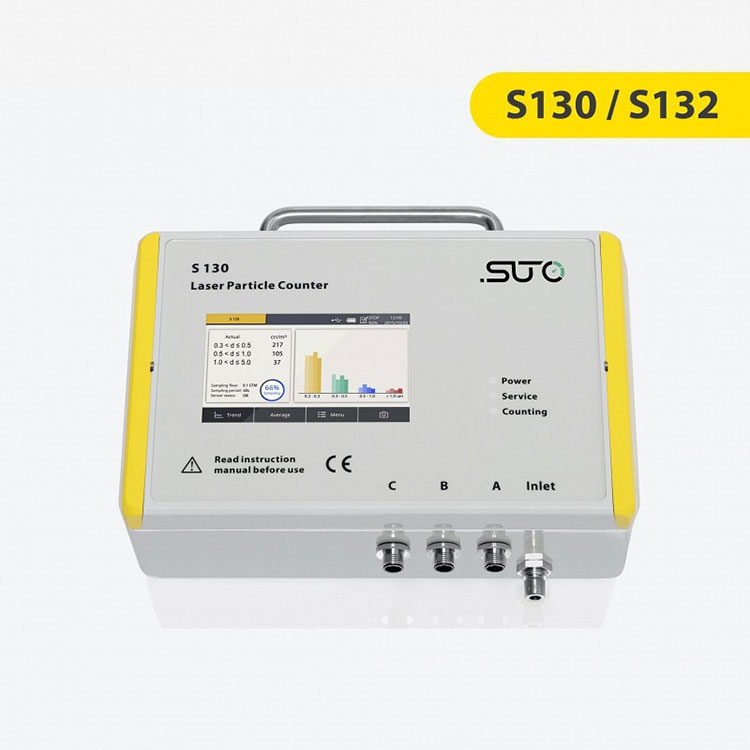

Laserové počítadlo častíc na meranie čistoty stlačeného vzduchu

Laserové počítadlo častíc S130 / S132 na meranie čistoty stlačeného vzduchu predstavuje najmodernejšie laserové počítadlo častíc navrhnuté špeciálne pre aplikácie zahŕňajúce stlačený vzduch alebo plyny. Tento prístroj je precízne vyrobený so zameraním na kvalitu a informovaný o požiadavkách zákazníkov a je účelovo skonštruovaný pre bezproblémovú nepretržitú prevádzku, ktorá zabezpečuje nepretržité monitorovanie kvality stlačeného vzduchu. Dodržiavaním prísnych noriem pomáha predchádzať kontaminácii časticami v procesoch a produktoch, čím zabezpečuje celkovú kvalitu a integritu.

Model:S130 / S132

Odoslať dopyt

Popis produktu
Parameter
Aplikácia
Video

Veľkosti častíc od 0,1 < d ≤ 5,0 μm

S130 Eco-Verzia: 0,3 < d ≤ 5,0 μm
Verzia S132 Pro: 0,1 < d ≤ 5,0 μm

Integrovaný tlakový difúzor

Na rozdiel od konkurencie sa laserové počítadlá častíc SUTO dodávajú s integrovanými tlakovými difúzormi na zníženie tlaku vo vnútri prístroja. To umožňuje používateľom používať laserové počítadlá častíc priamo zo systému stlačeného vzduchu, bez inštalácie redukčných ventilov, a preto sú v súlade s normou ISO 8573-4.

Integrovaný displej

Integrovaný 5” dotykový displej ponúka živé údaje pre všetky kanály, nastavenia výstupného signálu, ako aj integrovaný záznamník údajov. To umožňuje ukladanie nameraných údajov do zariadenia. Namerané hodnoty predstavujú počty častíc na ft³, l alebo m³, prípadne v μg/m³.

Monitorovanie kvality ovzdušia podľa ISO 8573-1

ISO 8573-1 Laserové počítadlo častíc na meranie čistoty stlačeného vzduchu definuje triedy čistoty stlačeného vzduchu pre častice v systéme stlačeného vzduchu poskytnutím limitných hodnôt pre každý kanál. Laserové počítadlo častíc S132 meria kanály podľa normy ISO 8573-1:

0,1 < d ≤ 0,5 μm
0,5 < d ≤ 1,0 μm
1,0 < d ≤ 5,0 μm

Pre tieto 3 kanály sú definované limitné hodnoty a rozdelené do tried. Ale okrem toho, ako je uvedené v norme ISO 8573, musí sa merať aj štvrtý kanál, d > 5,0 μm. Táto hodnota kanála musí byť 0 pre triedy 0 až 5, inak klasifikácia spadá do triedy 6 alebo horšej, kde je hmotnostná koncentrácia definovaná ako limitné hodnoty.

Pripojenia pre analýzu údajov

Užívateľsky prívetivé výstupy signálu (Modbus/RTU (RS485), relé alarmu (NO, 40 V DC, 0,2 A) a USB) uľahčujú pripojenie S130/S132 k displejom SUTO a dataloggeru, ako aj displejom tretích strán. a riadiacich jednotiek.

Výmenná služba SUTO

Služba výmeny kalibrácie eliminuje prestoje a umožňuje používateľom bezproblémový záznam meraní rosného bodu.

V prípade špeciálnych požiadaviek a ďalších konzultácií s aplikáciou nás kontaktujte tu.

MERANIE
Častice
Rozsah merania	S130: 0,3 < d ≤ 5,0 μm S132: 0,1 < d ≤ 5,0 μm
Meracie kanály	S130: CH1: 0,3 < d ≤ 0,5 μm CH2: 0,5 < d ≤ 1,0 μm CH3: 1,0 < d ≤ 5,0 μm CH4: 5,0 μm < d (konfigurovateľné) S132: CH1: 0,1 < d ≤ 0,5 μm CH2: 0,5 < d ≤ 1,0 μm CH3: 1,0 < d ≤ 5,0 μm CH4: 5,0 μm < d (konfigurovateľné)
Účinnosť počítania podľa ISO 21501-4	30 ... 70 % d > 0,1 um, 90 ... 110 % d >= 0,3 um
Princíp merania	Laserová detekcia
Senzor	LED-laser
Spotreba
Voliteľné jednotky	cn/m³, cn/ft³

SIGNÁLOVÉ ROZHRANIE A DODÁVKA
Analógový výstup
Signál	4 ... 20 mA (2-vodičové)
Alarm	Spínací výstup, normálne otvorený, max. 40 V DC, 200 mA
Fieldbus
Protokol	Modbus/RTU, Modbus/TCP (s verziou displeja)
Zásobovanie
Napätie	24 V DC / 10 W (bez displeja) 24 V DC / 20 W (s displejom)
Terajšia konzumácia	420 mA (bez displeja) 840 mA (s displejom)
Dátové rozhranie
USB	USB Micro s podporou OTG

VŠEOBECNÉ DÁTA
Konfigurácia
Iní	Zariadenie sa dodáva vopred nakonfigurované Konfiguráciu je možné vykonať cez dotyk na obrazovke
Displej
Integrovaný	5” farebný dotykový displej
Dataloger
Skladovanie	30 miliónov nameraných hodnôt (voliteľné)
Zmiešaný
Elektrické pripojenie	3X M12
Trieda ochrany	IP65
Procesné pripojenie	6 mm rýchle pripojenie (tlaková verzia), ostnaté pripojenie (ambientná verzia)
Materiál	PC, zliatina Al
Hmotnosť	S130: 1,9 kg S132: 3,2 kg
Rozmery	S130: 271 x 205 x 91 mm S132: 300 x 240 x 120 mm
Prevádzkové podmienky
Stredná	Stlačený vzduch a plyny bez korozívnych, agresívnych, leptavých a horľavých zložiek
Prietok	2,83 l/min
Vzorkovacia frekvencia	Jedna vzorka za minútu
Stredná kvalita	ISO 8573-4
Stredná teplota	0 ... +40 °C
Stredná vlhkosť	< 90 %, žiadna kondenzácia
Prevádzkový tlak	0,3 ... 1,5 MPa
Teplota okolia	+10 ... +40 °C
Okolitá vlhkosť	0 ... 90 % rH
Skladovacia teplota	-10 ... +50 °C
Skladovacia vlhkosť	< 90 % bez kondenzácie
Transportná teplota	-30 ... +70 °C Bez displeja -10 ... +60 °C s displejom
