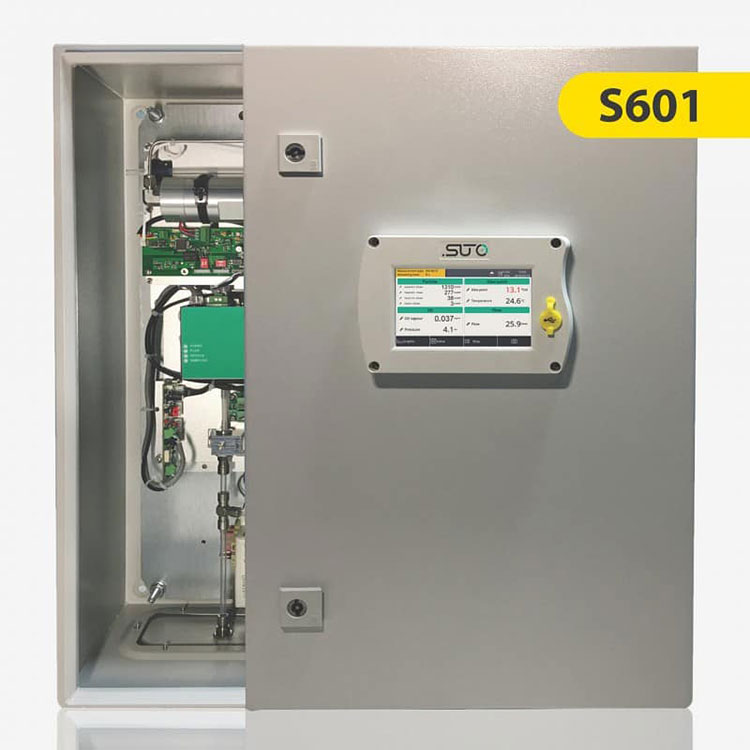

Stacionárny monitor čistoty stlačeného vzduchu

Stacionárny monitor čistoty stlačeného vzduchu SUTO S601 ponúka nepretržité meranie a monitorovanie kontaminantov stlačeného vzduchu, vrátane rosného bodu, olejových pár, koncentrácie častíc a tlaku v reálnom čase. Toto komplexné monitorovacie riešenie integruje najmodernejšie technológie do jedného užívateľsky prívetivého balíka, ktorý podnikom poskytuje bezproblémový a efektívny spôsob zabezpečenia čistoty a kvality ich systémov stlačeného vzduchu.

Model:S601

Odoslať dopyt

Popis produktu
Parameter
Aplikácia
Video

24/7 monitorovanie kvality a čistoty stlačeného vzduchu

Kontaminácia produktov predstavuje významnú hrozbu pre podniky a ich zákazníkov, čo ohrozuje povesť aj bezpečnosť. Tradičné prístupy, ako sú náhodné kontroly a náhodné testovanie systémov stlačeného vzduchu, zaostávajú pri rýchlom riešení prípadov kontaminácie a zabezpečení nepretržitej kontroly nad úrovňou kontaminácie. V dnešnom dynamickom produkčnom prostredí je pre zabezpečenie integrity produktu prvoradé a nepretržité monitorovanie v reálnom čase. SUTO S601 ponúka proaktívne riešenie monitorovaním kontaminantov, vďaka čomu majú podniky istotu, že ich produkty a zákazníci sú chránení pred potenciálnym poškodením.

Súlad s normou ISO 8573-1

Vďaka priekopníckym senzorom a technologickým pokrokom SUTO je S601 precízne navrhnutý na monitorovanie parametrov čistoty vzduchu v prísnom súlade s normami ISO 8573-1. Ponúka nepretržité monitorovanie kontaminácie časticami, rosným bodom a olejovými výparmi so všetkými údajmi pohodlne uloženými pre budúce správy. Toto zariadenie typu všetko v jednom zefektívňuje proces monitorovania a poskytuje podnikom komplexné a spoľahlivé možnosti hodnotenia čistoty vzduchu, zabezpečuje dodržiavanie prísnych noriem kvality a zabezpečuje integritu produktu.

Integrovaný záznamník dát pre analýzu dát

Funkcia zaznamenávania údajov zabezpečuje, že záznamy budú zachované a uložené. Informácie v reálnom čase je potom možné získať z S601 pomocou systémov SCADA cez výstupy Modbus. Integrovaný farebný dotykový displej tiež umožňuje používateľom zobraziť všetky informácie lokálne.

Indikácia alarmu

Poplachové body je možné nastaviť tak, aby sa spustili, ak kontaminanty dosiahnu zvolené limity. K alarmu je možné pridať voliteľné externé svetlo alebo sirénu.

Všetky meracie rozsahy na prvý pohľad

Meranie častíc od 0,1 < d ≤ 0,5 μm, 0,5 < d ≤ 1,0 μm, 1,0 < d ≤ 5,0 μm
Meranie tlaku (0,3 … 1,5 MPa)
Meranie rosného bodu od -100 do +20°C Td
Meranie olejových pár od 0,001 do 5 000 mg/m³

Jednoduchá inštalácia a pripojenie

Stacionárny monitor čistoty stlačeného vzduchu S601 sa rýchlo a jednoducho inštaluje, stačí jednotku pripojiť k napájaniu a prívodu stlačeného vzduchu pomocou užívateľsky prívetivého 6 mm rýchleho konektora. Robustný kryt IP54 pre montáž na stenu poskytuje vysokú ochranu v priemyselnom prostredí.

MERANIE
Koncentrácia častíc
Presnosť	Možnosť A1263: 30 ... 70 % von d > 0,1 μm 90 ... 110 % von d ≥ 0,3 μm
	Možnosť A1260: 50 % @ 0,1 < d ≤ 0,15 μm 100 @ d > 0,15 μm
Voliteľné jednotky	cn/m³, cn/ft³
Rozsah merania	Možnosť A1263: 0,1 < d ≤ 0,5 μm 0,5 < d ≤ 1,0 μm 1,0 < d ≤ 5,0 μm 5,0 μm < d
	Možnosť A1260: 0,3 < d ≤ 0,5 μm 0,5 < d ≤ 1,0 μm 1,0 < d ≤ 5,0 μm 5,0 μm < d
Senzor	Laserové optické počítadlo častíc
Vzorkovacia frekvencia	1 minúta.
Prietok	2,83 l/min
Tlakový rosný bod
Presnosť	± 1 °C Td (0 ... 20 °C Td) ± 2 °C Td (-70 ... 0 °C Td) ± 3 °C Td (-100 ... -70 °C Td)
Voliteľné jednotky	°C, °F
Rozsah merania	-100 ... +20 °C Td
Senzor	QCM + polymér
čas odozvy (t90)	-20 °C Td -> -60 °C Td = < 240 sek -60 °C Td -> -20 °C Td = < 30 sek @ 4 l/min
Olejové výpary
Presnosť	5 % z hodnoty +/- 0,003 mg/m³
Detekčný limit	0,003 mg/m³
Rozhodnutie	0,001 mg/m³
Voliteľné jednotky	mg/m³
Rozsah merania	0,001 ... 5,000 mg/m³
Senzor	PID (fotoionizačný detektor)
Životnosť UV lampy	1 rok alebo 6 000 pracovných hodín, podľa toho, čo nastane skôr
Vzorkovacia frekvencia	1 sek.
Tlak
Presnosť	0,5 % FS
Rozsah merania	0,1 ... 1,6 MPa(g)
Senzor	Piezo odporový snímač
Teplota
Presnosť	± 0,3 °C
Rozsah merania	-30 ... +70 °C
Senzor	Pt100
Referenčné podmienky
Voliteľné podmienky	ISO1217 20 °C 1000 mbar

SIGNÁLOVÉ ROZHRANIE A DODÁVKA
Fieldbus
Protokol	Modbus/TCP
Rýchlosť aktualizácie	1/sek.
Výstup alarmu
Relé	2 x prepínacie relé (voľne programovateľné)
Hodnotenie	230 VAC, 3A
Zdroj
Napätie	100 ... 240 VAC, 50/60 Hz
Terajšia konzumácia	50 VA
Rozhranie
USB	USB Micro s podporou OTG

VŠEOBECNÉ DÁTA
Konfigurácia
Iní	Zariadenie sa dodáva vopred nakonfigurované Konfiguráciu je možné vykonať cez dotyk na obrazovke
Displej
Integrovaný	Dotykový displej, Veľkosť: 5“, Rozlíšenie: 800 x 480 px
Dataloger
Skladovanie	Až 3 milióny zaznamenaných súborov údajov (každý 10 kanálov)
Materiál
Procesné pripojenie	Poniklovaná mosadz, FKM
Bývanie	Skriňa z oceľového plechu s práškovým nástrekom
Zmiešaný
Elektrické pripojenie	AC svorkové svorky, M12, RJ45
Trieda ochrany	IP54 (kryt krytu zatvorený)
Schválenia	CE
Procesné pripojenie	Mikro rýchlospojka, plná priechodná, samec (1,5 m hadica s spojka v cene)
Hmotnosť	15 kg
Prevádzkové podmienky
Stredná	Stlačený vzduch, dusík N₂, oxid uhličitý CO₂ (softvérové nastavenie)
Stredná kvalita	ISO 8573-1: 4.4.4 alebo lepšie
Stredná teplota	0 ... + 40 °C
Stredná vlhkosť	Stredná vlhkosť < 40 % rH, žiadna kondenzácia
Prevádzkový tlak	0,3 ... 1,5 MPa(g)
Teplota okolia	0 ... +50 °C
Okolitá vlhkosť	0 ... 90 % rH
Skladovacia teplota	-10 ... +70 °C
Transportná teplota	-10 ... +70 °C

Permanentné meranie a monitorovanie kvality stlačeného vzduchu v high-tech aplikáciách s prísnymi požiadavkami na čistotu, ako je medicínsky vzduch, liečivá, potraviny a nápoje atď.

Zabezpečenie noriem kvality stlačeného vzduchu podľa ISO 8573-1.

Robustná skrinka je vhodná pre drsné priemyselné aplikácie.
