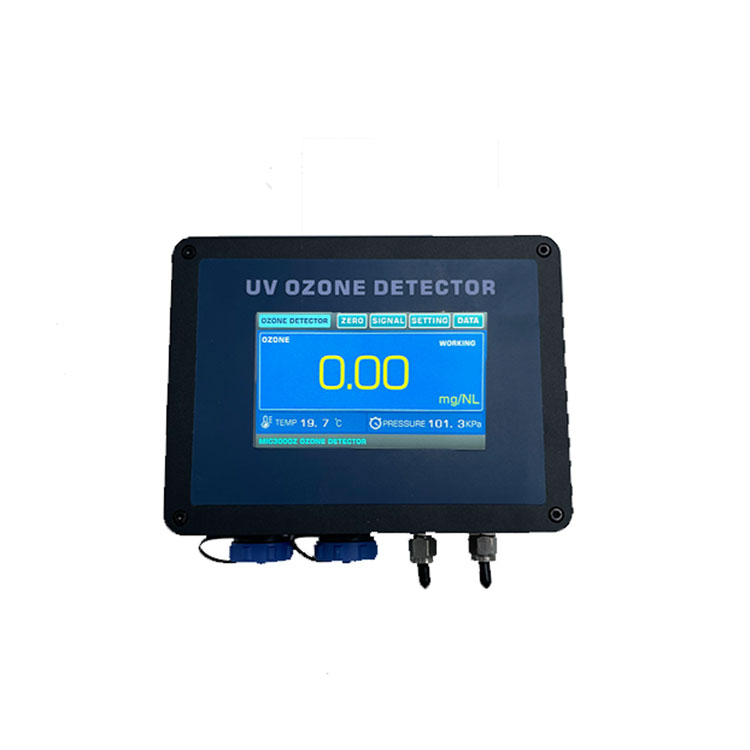

MIC300OZDetektor ozónu

MIC300OZOZÓNOVÝ DETEKTOR je mikroprocesorový dvojlúčový fotometer (UV 254 nm) na meranie obsahu ozónu vo vzduchu alebo kyslíku.

Na vyhodnotenie obsahu ozónu vo vzorke plynu meria OZÓNOVÝ DETEKTOR MIC300OZ UV žiarenie v meracom kanáli, UV žiarenie v referenčnom kanáli, teplotu a tlak v kyvete.

Analyzátor ozónu má ovládacie rozhranie dotykovej obrazovky, ktoré zobrazuje koncentráciu ozónu v reálnom čase. A dotyková obrazovka je tiež s displejom kompenzácie tlaku a teploty. Pre rozsah vysokej koncentrácie (g/Nm3) má funkciu prietokového vstupu, ktorý dokáže zobraziť výstup generátora ozónu v reálnom čase. Základný komponent využíva UV svetelný systém s dlhou životnosťou s kremeňom s vysokou priepustnosťou svetla, aby sa zabránilo nulovému driftu ovplyvňovať presnosť detekcie. Pri nulovaní nie je potrebné zatvárať prívod ozónu, aby sa zabezpečilo, že zariadenie môže nepretržite bežať 24 hodín.

Koncentrácia ozónu sa zobrazuje buď v percentách hmotnosti ozónu (% hm./hm.), gramoch ozónu na bežný meter kubický vzorky plynu (g/Nm3) alebo ppmv (AQ: g/m3 alebo ppm) na alfanumerickom displeji. Jednotku koncentrácie je možné meniť počas prevádzky.

Oblasti použitia: výrobcovia ozónových generátorov, komunálny vodárenský priemysel, priemyselný kanalizačný priemysel, jemný chemický priemysel, potravinársky a pitný priemysel, priemysel dezinfekcie priestorov, priemysel dezinfekcie bazénov, priemysel syntézy vonných esencií a ďalší priemysel generátorov ozónu.

Vlastnosti

Vlastnosti merania: patentovaná technológia s funkciou automatického nastavenia nulového bodu, princíp dvojitej absorpcie ultrafialového žiarenia, cudzí ultrafialový LED svetelný zdroj s dlhou životnosťou, nepretržitá prevádzka, ktorá zabezpečuje stabilitu koncentrácie detekcie.

Testovacia metóda: Dvojcestná metóda absorpcie UV žiarenia, systém svetelného zdroja s dlhou životnosťou, vysoká presnosť merania.

Princíp merania: Podľa zákona Lamberta Beera sa presné merania vykonávajú na princípe fotometrickej absorpcie.

Systém svetelného zdroja: Zahraničný systém ultrafialového svetelného zdroja s dlhou životnosťou (ultrafialový LED svetelný zdroj so šošovkou), s bezplatnou zárukou 2 roky.

Použitie: Odporúča sa inštalovať a používať v interiéri, vybavené vodotesnými leteckými zátkami.

Systém svetelného bazéna: Technológia samostatného svetelného bazéna, bez úniku, odolnosť voči vysokému tlaku a odolnosť voči nárazu vzorkovacieho plynu s vysokým prietokom.

Inteligentná kompenzácia: Zabudovaná kompenzácia teploty a tlaku a displej s automatikou

Zloženie štruktúry produktu

VSTUP - VSTUP: Vstup analyzátora ozónu v sérii v ozónovom potrubí, ak sa odber vzoriek z bypassu vykonáva ako vstup ozónu.

VSTUP-VÝSTUP: Výstup analyzátora ozónu v sérii v ozónovom potrubí, ak sa vykoná obtokový odber vzoriek, tento výstup bude zablokovaný.

VÝSTUP: Výstup analyzátora ozónu, ktorý má zabudovaný ničiteľ ozónu, výstup nemá zápach ozónu a možno ho vypustiť v interiéri.

Výstup signálneho terminálu:

(01)4-20MA+ aktuálny výstup signálu	(08)ALARM LOW :NO Nízky bod alarmu – normálne otvorený
(02)4-20MA- aktuálny výstup signálu	(09)ALARM LOW:COM Nízky bod alarmu – bežné
(03)Komunikačné rozhranie RS485+	(10)ALARM LOW: NC Nízky bod alarmu – normálne zatvorené
(04) RS485- komunikačné rozhranie	(11)FLOW SIGNAL+ FLOW SIGNAL+ Výpočet výnosu výnosu prístup k signálu toku
(05)ALARM HIGH:NO High alarm point – normálne otvorený	(12)Prietokový signál – FLOW SIGNAL – Výpočet výnosu výnosu prístup k signálu toku
(06)ALARM HIGH:COM High Alarm Bod – Bežné	(13)Funkčné rozhranie + FUNCTION+ Vyhradená funkcia: Nasadenie generátora ozónu
(07)ALARM HIGH: NC High Alarm Bod – Normally Closed	(14)Funkčné rozhranie - FUNCTION- Vyhradená funkcia: Nasadenie generátora ozónu

Voliteľné rozsahy a prevádzkové režimy:

Rozsah	Metóda vzorkovania	Oblasti použitia
0-300 g/Nm3	Aktívne tlakové vzorkovanie s kompenzáciou tlaku a teploty	Detekcia koncentrácie výstupu generátora ozónu v reálnom čase
0-100 g/Nm3	Aktívne tlakové vzorkovanie s kompenzáciou tlaku a teploty	Detekcia koncentrácie výstupu generátora ozónu v reálnom čase
0-50 g/Nm3	Aktívne tlakové vzorkovanie s kompenzáciou tlaku a teploty	Detekcia koncentrácie výstupu generátora ozónu v reálnom čase

MIC300OZDetektor ozónu - proces pripojenia vzorkovania pozitívneho tlaku:

MIC300OZAnalyzátor koncentrácie ozónového plynu - proces pripojenia odberu vzoriek podtlaku:

Model	MIC300OZ
Rozsah merania	0 – 200 g/Nm3 (0 – 300 g/Nm3, 0 – 100 g/Nm3, 0 – 50 g/Nm3)
Životnosť svetelného zdroja	približne 30 000 – 50 000 hodín
Vzorkovací režim	odber vzoriek pozitívneho tlaku
Rozhranie displeja	4,3-palcové ovládacie rozhranie dotykovej obrazovky
Rozhranie obsahu	Koncentrácia ozónu, teplota, tlak
Pomocné funkcie	Kompenzácia teploty, kompenzácia tlaku
Zobrazovacie jednotky	g/Nm3, mg/NL voliteľné
Rozlíšenie displeja	0,01 g/Nm3
Prietok plynu	0,5 l ± 0,2 l/min
Vstupný tlak	<0,1 MPa
Chyba koncentrácie	± 0,5 % FS
Chyba linearity	± 0,5 % FS
Posun nulového bodu	<±0,3 %.FS
čas odozvy	≤ 1 sekundu
okolitá teplota	-30~80 ℃
Režim rozhrania potrubia	rýchle utiahnutie (nehrdzavejúca oceľ)
Obísť vzorkovaciu clonu	Φ6 (6 mm x 4 mm)
spôsob komunikácie	RS-485
Výstupný režim	4-20 mA (aktívny)
napájanie	24 V jednosmerný prúd
Rozmery	120 mm (V) × 160 mm (Š) × 60 mm (H),
Poznámka	1 mg/l = 1 g/m3 = 467 ppm.
Bezplatná záruka	24 mesiacov (hostiteľ)

Výrobcovia generátorov ozónu, komunálny vodárenský priemysel, priemysel priemyselných odpadových vôd, čistý chemický priemysel, potravinársky priemysel a priemysel pitnej vody, priemysel dezinfekcie priestorov, priemysel dezinfekcie bazénov, priemysel syntézy chutí a ďalšie odvetvia používajúce generátor ozónu.
