UV detektor ozónu

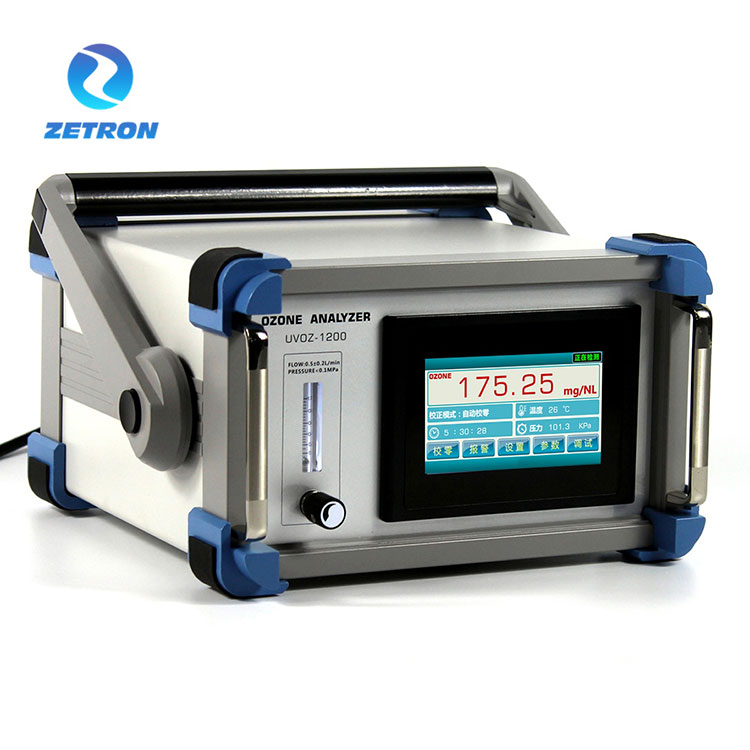

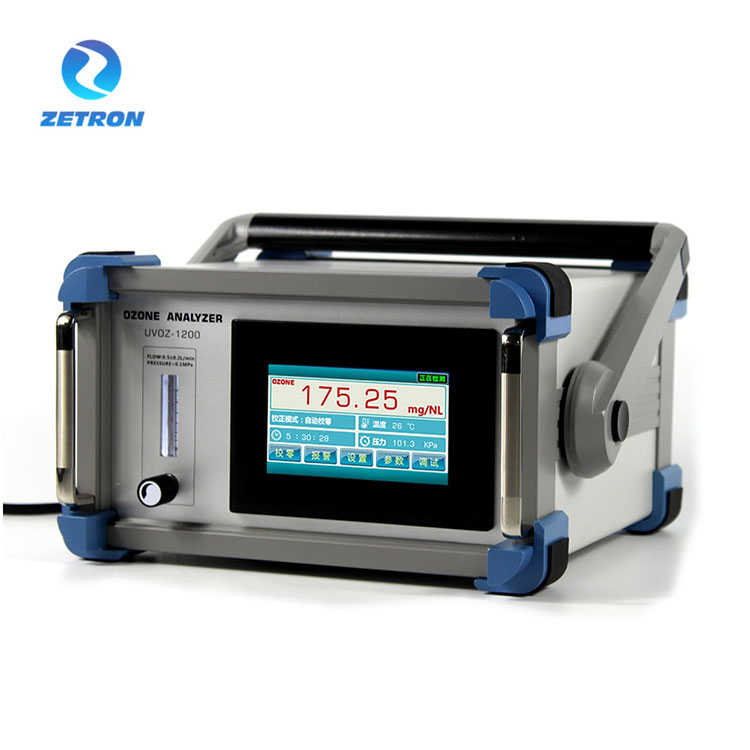

UV detektor ozónu PTM600OZ

Všeobecný popis

UV Ozone Detector je mikroprocesorový dvojlúčový fotometer (UV 254 nm) na meranie obsahu ozónu vo vzduchu alebo kyslíku.

Na vyhodnotenie obsahu ozónu vo vzorke plynu meria UVOZÓNOVÝ DETEKTOR UV žiarenie v meracom kanáli, UV žiarenie v referenčnom kanáli, teplotu a tlak v kyvete.

Analyzátor ozónu má ovládacie rozhranie dotykovej obrazovky, ktoré zobrazuje koncentráciu ozónu v reálnom čase. A dotyková obrazovka je tiež s displejom kompenzácie tlaku a teploty. Pre rozsah vysokej koncentrácie (g/Nm3) má funkciu prietokového vstupu, ktorý dokáže zobraziť výstup generátora ozónu v reálnom čase. Základný komponent využíva UV svetelný systém s dlhou životnosťou s kremeňom s vysokou priepustnosťou svetla, aby sa zabránilo nulovému driftu ovplyvňovať presnosť detekcie. Pri nulovaní nie je potrebné zatvárať prívod ozónu, aby sa zabezpečilo, že zariadenie môže nepretržite bežať 24 hodín.

Koncentrácia ozónu sa zobrazuje buď v percentách hmotnosti ozónu (% hm./hm.), gramoch ozónu na bežný meter kubický vzorky plynu (g/Nm3) alebo ppmv (AQ: g/m3 alebo ppm) na alfanumerickom displeji. Jednotku koncentrácie je možné meniť počas prevádzky.

Medzi ďalšie upraviteľné parametre patria:

Jednotka zobrazenia tlaku (kPa)

Parametre alarmu (vysoká/nízka prahová hodnota)

Druh nosného plynu: vzduch alebo kyslík (vrátane PSA)

Parametre rozhrania RS-485

4-20MA  výstup signálu

Inštalácia a napájanie

Na pripojenie vzorky plynu by sa mala použiť hadička PTFE 6 x 4 mm (ktorú dodáme na požiadanie). Vzorka plynu sa musí pripojiť cez filter vzorky plynu ("IN"). Časové oneskorenie merania koncentrácie závisí od

a) prietok vzorky plynu,

b) dĺžka potrubia k analyzátoru,

c) prierez hadičky (odporúčame hadičku 6x4 mm, nie viac!),

d) časové oneskorenie samotného analyzátora. Pri odporúčanom prietoku 0,2 až 1 l/min bude časové oneskorenie 2 až 0,4 s pri dĺžke potrubia 6 x 4 mm 2 m.

Nasledujúce obrázky zobrazujú možné konfigurácie:

Metóda odberu vzoriek: odber vzoriek pozitívnym tlakom;

Rozhranie displeja: 4,3-palcové ovládacie rozhranie dotykovej obrazovky;

Obsahové rozhranie: koncentrácia ozónu, teplota, tlak;

Pomocné funkcie: kompenzácia teploty, kompenzácia tlaku;

Zobrazovacia jednotka: g/Nm3, mg/NL voliteľné;

Rozlíšenie displeja: 0,01g/Nm3;

prietok plynu: 0,5 l ± 0,2 l/min;

Vstupný tlak: < 0,1 MPa;

Chyba koncentrácie: maximálne 0,5 % FS;

Lineárna chyba: maximálne 0,5 % FS;

Posun nuly: < ± 0,3 %. FS;

Reakčný čas: ≤ 1 sekunda;

Teplota prostredia: -30~80 ℃;

Metóda rozhrania potrubia: rýchle utiahnutie (nehrdzavejúca oceľ);

Priemer odberu vzoriek: Φ 6 (6 mm * 4 mm);

Spôsob komunikácie: RS-485;

Výstupný režim: 4-20mA (aktívny);

Napájanie: 24V DC;

Veľkosť: 120 mm (výška) × 160 mm (šírka) × hĺbka 60 mm;

Poznámka: 1 mg/l = 1 g/m3 = 467 ppm;

Bezplatná záruka: 24 mesiacov (pre hostiteľa);

Štandardná konfigurácia: antikorózny prietokomer, deštruktor výfukových plynov ozónu, filter nasávania ozónu (prach).

Vlastnosti produktu:

Vlastnosti merania: patentovaná technológia s funkciou automatického nastavenia nulového bodu, princíp dvojitej absorpcie ultrafialového žiarenia, cudzí ultrafialový LED svetelný zdroj s dlhou životnosťou, nepretržitá prevádzka, ktorá zabezpečuje stabilitu koncentrácie detekcie.

Skúšobná metóda: Metóda dvojitej absorpcie UV žiarenia, systém zdroja svetla s dlhou životnosťou, vysoká presnosť merania.

Princíp merania: Podľa zákona Lamberta Beera sa presné merania vykonávajú na princípe fotometrickej absorpcie.

Systém svetelného zdroja: Zahraničný systém ultrafialového svetelného zdroja s dlhou životnosťou (ultrafialový LED svetelný zdroj so šošovkou), s bezplatnou zárukou 2 roky.

Použitie: Odporúča sa inštalovať a používať v interiéri, vybavené vodotesnými leteckými zátkami.

Systém svetelného bazéna: Technológia samostatného svetelného bazéna, bez úniku, odolnosť voči vysokému tlaku a odolnosť voči nárazu vzorkovacieho plynu s vysokým prietokom.

Inteligentná kompenzácia: Zabudovaná teplotná a tlaková kompenzácia a displej s automatikou

Štruktúra

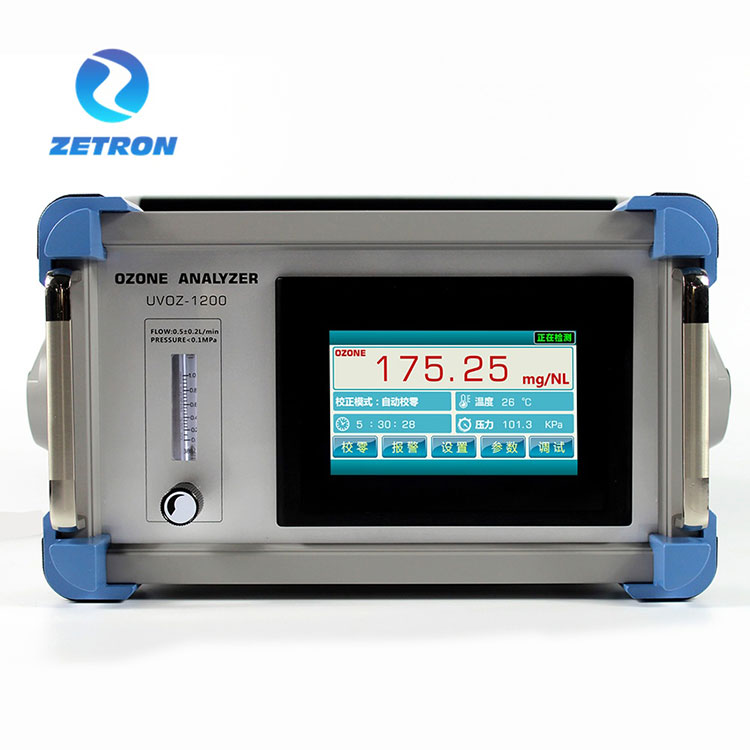

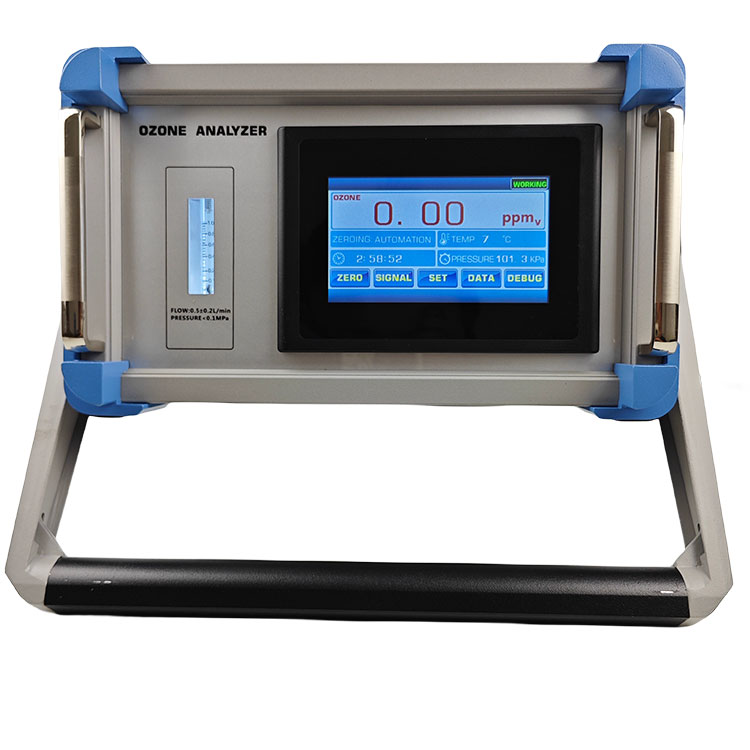

Zobrazovací panel a obrazovka

Príkon, výstup signálu, prívod ozónu, výstup ozónu

Príkon:

Výstup signálneho terminálu:

Spojenie a proces

UV OZÓNOVÝ DETEKTOR, schéma zapojenia vzorkovania paralelnej vetvy

(Poznámka: Odporúča sa použiť tento proces pripojenia, samostatné odbery vzoriek a odsávanie atmosféry po prechode zariadením na ničenie výfukových plynov ozónu.)

UV OZÓNOVÝ DETEKTOR, schéma zapojenia sériového odberu vzoriek

(Poznámka: Pri použití tohto procesu pripojenia je dôležité si uvedomiť, že tlak vo výstupnom potrubí generátora ozónu musí byť stabilný. Zabudovaná kompenzácia snímača tlaku spôsobí, že zistená hodnota koncentrácie ozónu bude kolísať v určitom rozsahu.)

Model: UV OZÓNOVÝ DETEKTOR

Rozsah merania: 0-300g/Nm3

Voliteľný rozsah: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Životnosť svetelného zdroja: približne 30000-50000 hodín;
