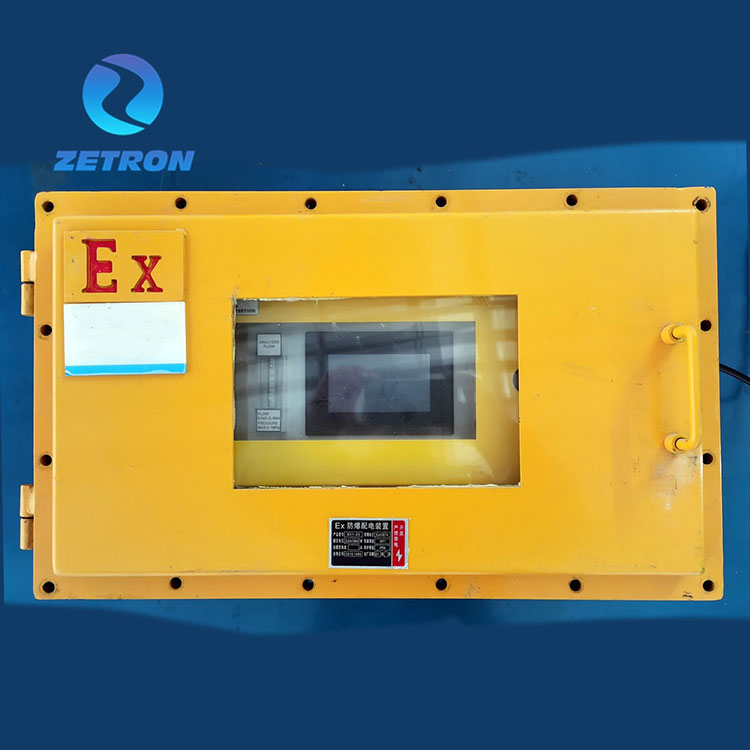

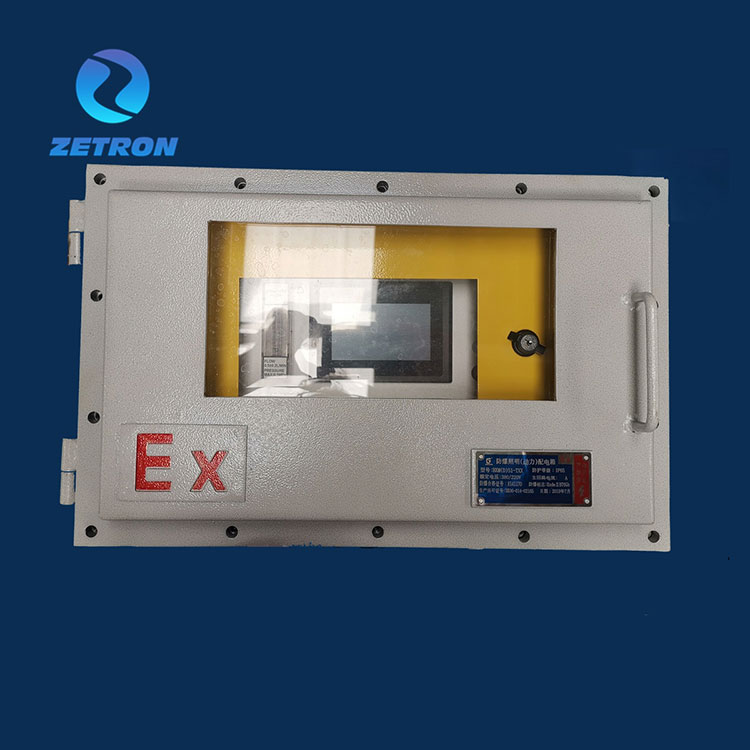

Analyzátor ozónu namontovaného

Na základe zákona Lamberta Billa analyzátor meraním zmeny intenzity svetelného signálu pred a po absorpcii UV UV, aby sa vypočítala súčasná koncentrácia ozónu. Zariadenie prijíma pokročilý systém duálneho zdroja UV svetla s inteligentným systémom manažmentu v rámci elektrickej technológie a oddelenej technológie fotocell, ktorý umožňuje analyzátor, ktorý má charakteristiku netesnosti, proti vysokému tlaku, anti -vzorkovaným tlakom, anti -vzorkovacom tlaku, anti -vzorkovanom tlaku, anti -vzorkovanom tlaku, anti -vzorkovanom tlaku.

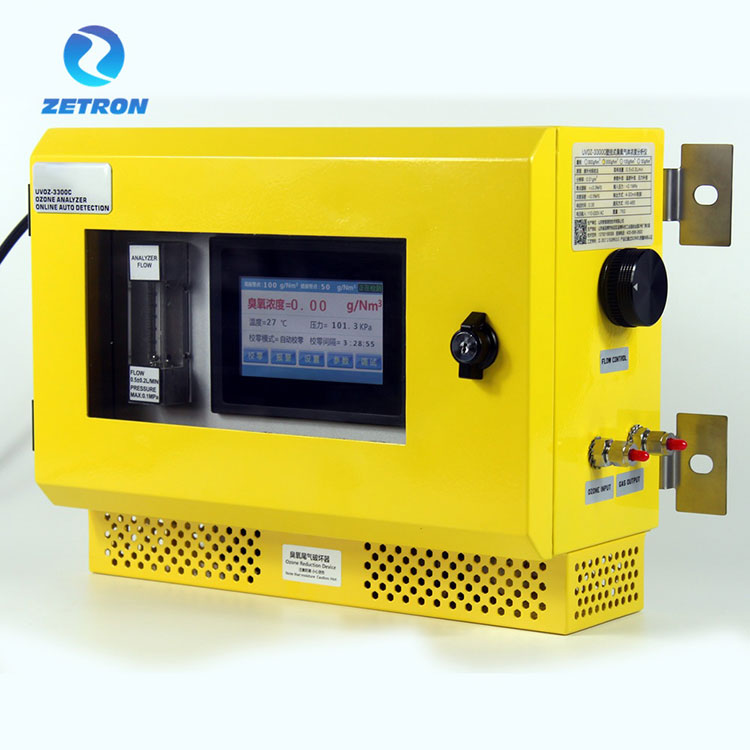

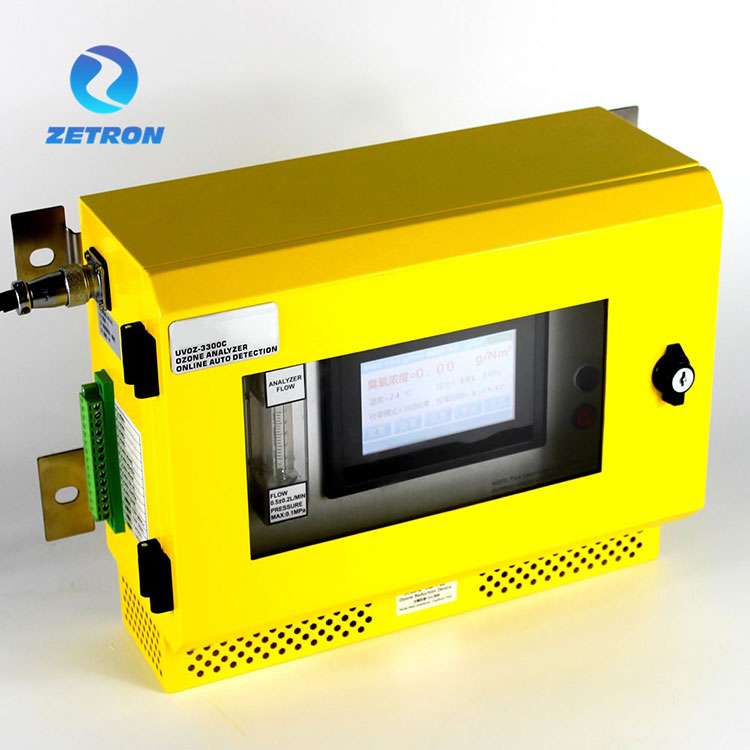

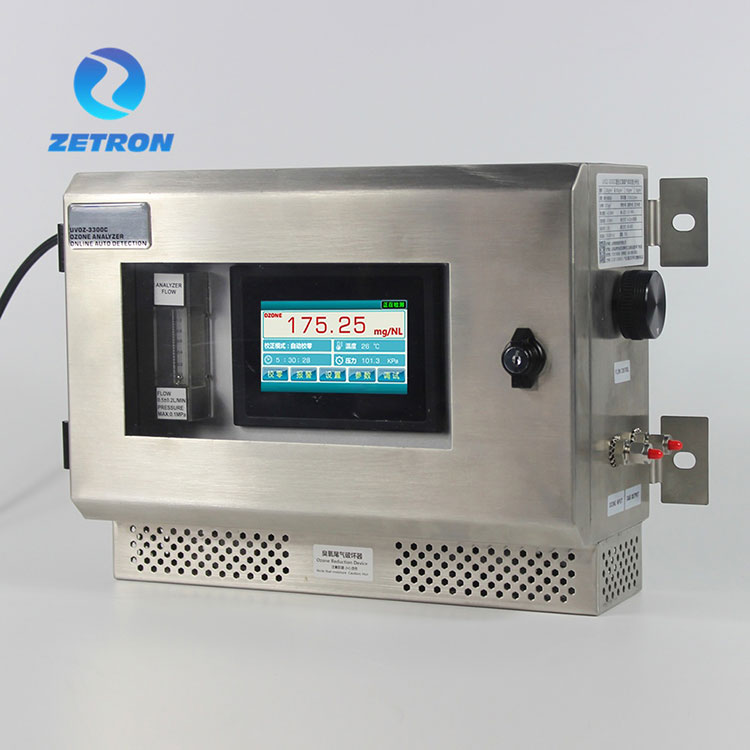

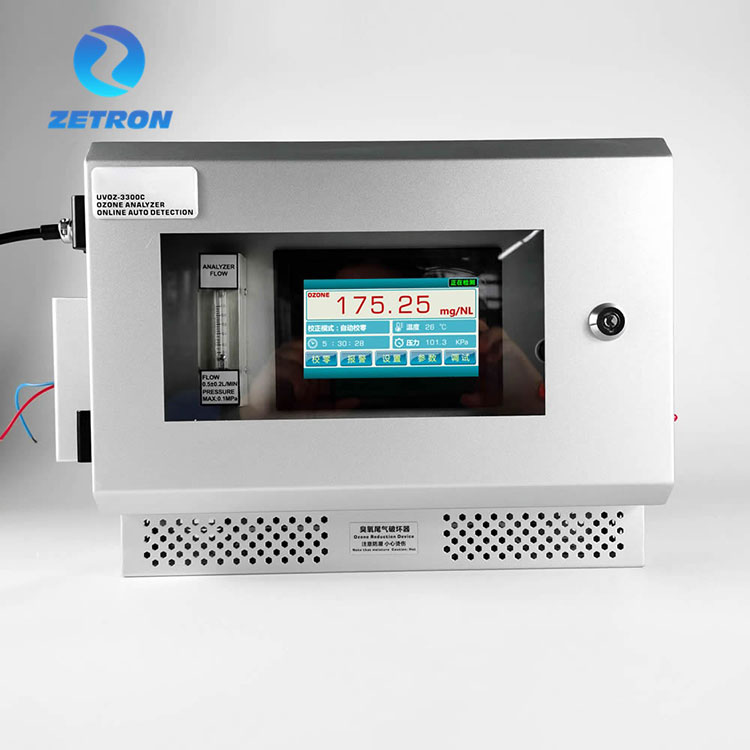

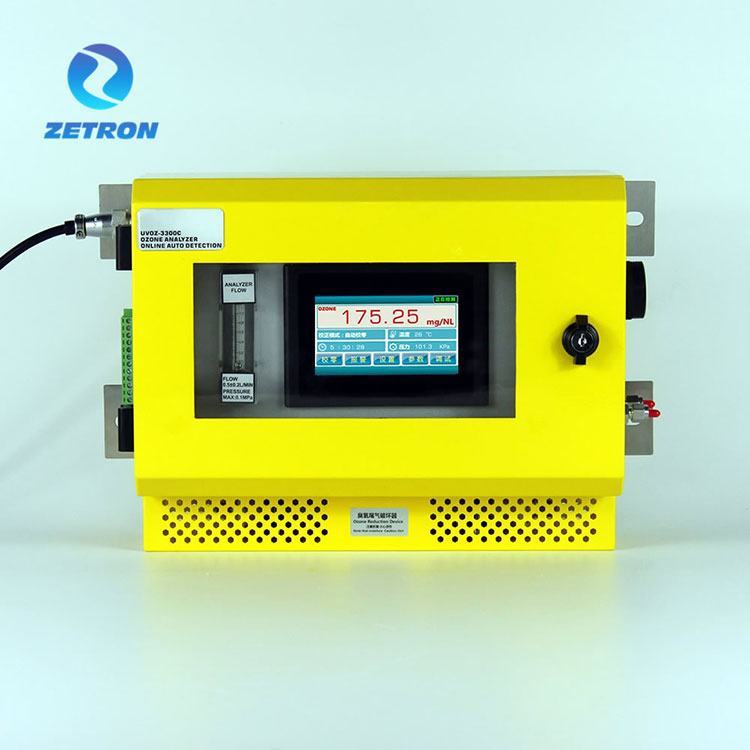

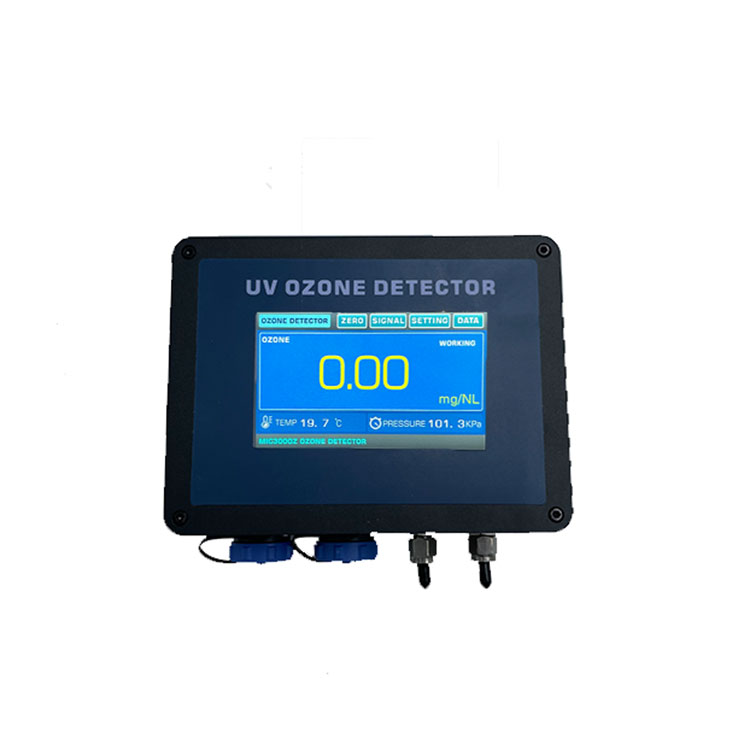

Analyzátor ozónu namontovaného na stenu má rozhranie dotykovej obrazovky, ktoré ukazuje koncentráciu ozónu v reálnom čase. A dotyková obrazovka je tiež s displejom kompenzácie tlaku a teploty. V rozsahu vysokej koncentrácie (G/NM3) má funkciu vstupu prietoku, ktorý môže zobrazovať výstup generátora ozónu v reálnom čase. Základná komponent prijíma systém UV svetla s dlhým životom s kremeňom s vysokým svetlom prenosu, aby sa zabránilo nulovému unášaniu ovplyvniť presnosť detekcie. Pri nulovom nulovom zosuve nie je potrebné zatvárať vkladanie ozónu, aby sa zabezpečilo, že zariadenie môže bežať nepretržite 24 hodín.

Koncentrácia ozónu sa zobrazuje v buď percentuálnej hmotnosti ozónu (%hm/hm), gramov ozónu na normálny kubický meter plynného vzorky (G/NM3) na alfanumerickom displeji. Počas prevádzky je možné zmeniť koncentračnú jednotku.

Ďalšie modifikovateľné parametre sú okrem iného:

Jednotka tlakového displeja (KPA)

Parametre alarmu (vysoký/nízky prah)

Povaha nosného plynu: vzduch alebo kyslík (vrátane PSA)

Parametre rozhrania RS-485

Výstup signálu 4-20MA

Voliteľný rozsah a pracovný režim

 Technické vlastnosti

Štruktúra

Vstup napájania ：

Alarmový singálny výstup

Singálna výstup

Spojenie a proces

Ozónový analyzátor aktívneho vzorkovania procesu procesu

Inštrukcia

【1】. Použitie podmienky

Tento analyzátor sa používa na inštaláciu a prevádzku v interiéri. Odporúča sa predhrievať 5 minút a potom raz vynulovať. Môže sa používať online 24 hodín. Pri používaní venujte pozornosť bezpečnosti energie a životného prostredia. Je vybavený systémom monitorovania zdroja zdroja LED LED LED a systém bude upravený podľa jasu zdroja svetla. Ak nulová odchýlka bez ozónu, môžete ručne vyčistiť. Občas dochádza k nulovej odchýlke, ktorú je možné ignorovať.

【2】 Upozornenia

„Tento analyzátor ozónu sa používa na vnútorné a prostredie by sa malo udržiavať vetrané, suché, žiadne ďalšie korozívne plyny. Najmä ak existuje amoniak, chlorid vodíka, sírovodík a iné plyny v prostredí, mali by byť včas chránené pred koróziou. Akýkoľvek problém spôsobený touto podmienkou nie je v rámci bezplatnej záruky.

Musí byť zaručený plynový plyn v cykle a suchý ozón. Ak je potrebné zistiť koncentráciu plynu z ozónu na vlhkých miestach alebo s olejom, prachom, filtrami (filtre spalín) a odvlhčovačmi (elektronické kondenzátory), musia byť inštalované na vstupu prístroja. V opačnom prípade akýkoľvek problém spôsobený touto podmienkou nie je v rámci bezplatnej záruky.

③ Je prísne zakázané pripojiť výtoku výfukových plynov k hlavnému plynovodu a výfukový plyn sa musí vyprázdniť alebo zničiť.

„Ak sa prístroj nepoužíva po dlhú dobu, je potrebné pravidelne elektrifikovať ohrievač a prístroj ukladať proti vlhkosti

„Destroyer plynu v pracovnom štáte bude nadšený, prísne zakazuje priamy dotyk ruky. Venujte pozornosť torpédoborcu výfukového plynu bude neplatný, ak bude dlhodobo v izolácii vlhkosti. Ak nájdete pretečenie ozónu na výstupe, kontaktujte výrobu, aby ste ju vymenili.

⑥ Vstupné potrubie pripojenia by malo používať materiál PTFE.

⑦ Vzduchový filter výrobcu môže filtrovať iba častice prachu. Ak užívateľ potrebuje zistiť plyn ozónu s olejovou hmlou, vodnou hmlou a inými médiami, kontaktujte výrobcu včas a prispôsobte zariadenie pred liečbou.

C. Prevádzkové rozhranie

（Vysoká koncentrácia 0-300G/NM3 0-200G/NM3 0-100G/NM3 0-50G/NM3）

Funkcia hlavného rozhrania-normálne zobrazenie

V pravom dolnom rohu rozhrania hlavnej obrazovky sa zobrazia „práca“, „kalibrácia“ a „chyba“.

● Práca: Stav testu spustenia

● Nulovanie: Prístroj je v nulovej kalibračnej prevádzke

● Chyba: Zlyhanie analyzátora ozónu. Kontaktujte výrobcu včas.

● Načítanie: Po zapnutí prístroja sa horúca sieť zobrazí stav načítania

Nulové menu

Používatelia si môžu vybrať medzi „režimami manuálnej nulovej kalibrácie“ a „automatickou nulovou kalibráciou“ podľa situácie.

Automatický čas intervalu nulovej kalibrácie môže používatelia nastaviť podľa svojich potrieb.

Ak sa zistí hodnota koncentrácie ozónu na 100 g/nm3, výrobca odporúča automatický čas nulovej kalibrácie 24-96 hodín.

Pri detekcii hodnôt koncentrácie ozónu <100 g/nm3 výrobca odporúča automatickú nulovú kalibračnú dobu 8-12 hodín.

Tlačidlo „Manuálna nulová kalibrácia raz“ po spustení vykonáva nulovú kalibračnú operáciu na analyzátore koncentrácie plynu ozónu.

Publikácia

Používatelia môžu podľa svojej situácie nastaviť „vysoké alarmové body“ a „nízke alarmové body“. Prístroj s dvoma množinami výstupu reléového signálu môže používatelia pripojiť dve sady reléových signálov NO, COM, NC.

Pri použití reléových signálov by sa malo poznamenať, že reléové signály by mali byť vstupom do jednosmerného prúdu s maximálnym počtom 24 V., aby sa predišlo priamym prístupom k signálom relé 220VAC.

Ponuka nastavenia

a. Používatelia môžu nastaviť „kompenzáciu teploty“, aby sa hodnoty dostali na „otvorené“ a „zatvorenie“ miest, ktoré s výpočtami koncentrácie ozónu.

b. Používatelia môžu nastaviť „kompenzáciu tlaku“, aby hodnoty priniesli hodnoty na „otvorené“ a „zatvorenie“ miest, ktoré s výpočtami koncentrácie ozónu. Tento prístrojový vysielač podporuje odber odberu čerpacieho odberu a kompenzáciu aktívneho tlaku.

c. Používatelia si môžu vybrať jednotku, ako je uvedené nižšie, podľa situácie:

Ďalšie vysvetlenie:

Jednotky G/NM3 a G/M3 NTP stredná koncentrácia ozónu pri štandardnej teplote (pravdepodobne ℃ pravdepodobne） a štandardný tlak (101,325 kPa) .g/m3 ntp

（NTP- Normálna teplota a tlak ， STP- Štandardná teplota a tlak）

G/NM3 je vyjadrením medzinárodného výrazu. Displej sleduje medzinárodnú prax a prijíma expresný režim koncentrácie G/NM3.

Údaje

Zobraziť hlavnú obrazovku ponuky parametrov.

Hodnoty údajov v ponuke parametrov sú rovnaké ako ukazovatele parametrov, ktoré používajú technický personál výrobcu na vyhodnotenie výkonnosti analyzátora ozónu. Táto stránka parametra zobrazuje rôzne parametre analyzátora ozónu s ultrafoletom s dvoma dráhami, ktoré sa používajú na určenie, či je analyzátor ozónu v normálnom detekcii a stave zobrazenia.

● UVLED-R: Reakcia je zdrojom UV svetla v neprítomnosti parametrov intenzity intenzity plynu.

● Uvled-M: Parameter intenzity svetla UV žiarenia po prejdení detekčnej komory (svetelná bunka).

● Data-Zero anddata-ABSR sú hodnota údajov parametrov získaná analyzátorom ozónu podľa zákona Bill Lambert Law and Program algoritmus.

Stav systému: „Normálne“ a „chyba“ môže posúdiť, či analyzátor ozónu môže normálne fungovať podľa výpočtu parametrov prístroja.

● Svalunovaná hodnota je schopnosť používateľa rekalibrovať údaje senzora koncentrácie ozónu na základe zmien v súčasnej koncentrácii.

Referenčný pomer odráža intenzitu súčasného ultrafialového zdroja LED svetla, keď nebol vystavený plynu.

Referenčná hodnota odráža parameter intenzity osvetlenia ultrafialového zdroja LED svetla bez prechádzania cez plyn počas nulovej kalibrácie.

Funkcia automatickej úpravy: Pozadie prístroja zaznamená jas (referenčná hodnota) ultrafialovej LED LED počas nulovej kalibrácie. Keď sa odchyľuje jas ultrafialovej LED, systém automaticky opraví jas ultrafialovej LED, takže nulový bod snímača koncentrácie plynu ozónu sa automaticky upraví v určitom rozsahu, čím sa účinne vyhýba odchýlke nulového bodu.

Ladenie menu

Ponuka režimu ladenia je základné nastavenia a pre upravovanie parametrov. Používatelia sa nepokúšajú zadať ponuku hesla, keď sa chyba hesla dostane do určitej doby, prístroj bude automaticky zamknutý modrou obrazovkou.

Toto rozhranie a nastavenia na pozadí operácie môžu modifikovať a upravovať parametre analyzátora ozónu, ako napríklad „koeficient koncentrácie“, „jasnosť UV žiarovky“, „hodnota 4-20MA“, „teplota“, „tlak“, „parametre fotoelektrického prijímača“, „korekcia“, „návrat na nulovú hodnotu“.

【4】 Komunikačné pokyny

● Singálny výstup 4-20MA

Výstup signálu 4-20MA je aktívny výstup. Používatelia môžu priamo získať prístup k zariadeniam na získavanie údajov, ako je počítač s jedným čipom alebo PLC. Nikdy nenačítajte napätie do signálneho portu 4-20MA.

● RS-485 Komunikácia （Funkcia výberu）

Poznámka: Nastavenie adresy na displeji dotykovej obrazovky!

● RS-485 Komunikácia （Funkcia výberu）

Komunikačný režim ： Modbus-RTU (RS－485) ；

Komunikačné parametre ： 9600，8 ， n ， 1 ；

Formát údajov ： Hexadecimal prijímanie, hexadecimálne odosielanie

Prečítajte si hodnotu registra:

Vráti

Napíšte register ：

Návratová hodnota:

7. Údržba

V normálnom používaní závisí skutočná životnosť služieb od prostredia lokality. Odporúča sa kalibrovať analyzátor raz za 18 mesiacov návratovou továrňou (kalibrácia je bezplatná, užívateľ nesie poplatok za návratnosť a prepravu). V drsnom prostredí sa odporúča kalibrovať senzor raz za 12 mesiacov, aby sa zabezpečila platnosť testovacích údajov. Položky údržby ako nasledujúce:

(1) či dochádza k úniku v systéme sacieho systému; či sa opotrebuje potrubie plynového pripojenia; či je konektor pripevnený.

(2) Neexistuje uvoľnenie alebo rozbitie napájacieho vedenia a zásuvky.

(3) Či je vo vnútri analyzátora únik, či môže cítiť plyn ozónu.

(4) Ďalší neobvyklý problém.

Ak nastane niektorý z vyššie uvedených problémov, informujte výrobcu čo najskôr.

8. Upozornenia

A. Je prísne zakázané rozobrať a zostaviť zariadenie. Štítky musia byť udržiavané v používaní nedotknuté, inak nebudú záruky.

B. Údržba musí mať na prevádzkovanie profesionálnej osoby.

C. Nezaviazajte sa a pri otváraní zariadenia sa nevyhýbajte zbytočným poškodením.

D. Udržujte zariadenie čisté, nedotýkajte sa obrazovky s tvrdými objektmi, aby ste zabránili poškriabaniu obrazovky.

E. Vypnite napájací zdroj a pri blízkosti zariadenia zabráňte vlhkosti.

F. V prípade neobvyklej situácie vypnite napájanie a okamžite odrežte zdroj plynu a včas kontaktujte výrobcu.

9. Skladovanie

Prístroj by sa mal skladovať v dobre vetranom, suchom a nekorozívnom prostredí s okolitou teplotou 10 ℃～＋ 40 ℃ ，, relatívnej vlhkosti nepresahujúce 80%. Vzorkovací plyn s relatívnou vlhkosťou nie viac ako 80% a teplota plynu by mala byť 50 ℃～＋ 80 ℃.

10. Termami platnosti

Životnosť produktu závisí od stupňa starnutia elektronického zariadenia. Po výmene starnúceho elektronického zariadenia sa produkt môže používať normálne.

Testovací rozsah ：	□ 0-300G/NM3	□ 0-200G/NM3	□ 0-100G/NM3
	□ 0-50G/NM3	□ 0-1000 ppm
Rozlíšenie displeja:	□ 0,01 g/m Poznámka ： 1 mg/l = 1g/m3 = 467 ppm
Zobrazovacia jednotka ：	□ G/NM3 □ mg/nl □%hm
Metóda vzorkovania:	□ Vzorkovanie aktívneho tlaku □ Odčerpanie odberu vzoriek
Rozhranie obsahu:	□ Koncentrácia ozónu □ Kompenzácia teploty
	□ Kompenzácia tlaku
Život v oblasti svetelného zdroja ：	Asi 30000-50000 hodín
Rozhranie displeja:	4,3 palcové rozhranie dotykovej obrazovky
Pomocná funkcia:	kompenzácia teploty a tlaku
Tok vzorkovania ：	0,5 l ± 0,2 l/min
Vstupný tlak ：	<0,1 MPa
Chyba koncentrácie:	<0,3 ％ fs
Odchýlka riadku:	<0,2 ％ fs
Nulové driftovanie ：	<± 0,3%.fs
Čas odozvy:	Signál je 0,03 s, zobrazuje sa 0,3 S.
Okolitá teplota:	-20 ～ 50 ℃；
Vzorkovanie kalibru série pripojenia:	Obtok vzorkovania 6 (6*4 mm rýchle krútenie rozhrania) Obtok vzorkovania 8 (8*6 mm rýchle krútenie rozhrania)
Komunikačný režim ：	RS-485
Výstupný režim ：	4-20 mA
Reléový signál:	Vysoký alarm, nízky alarm
Napájanie:	AC 110-220V ；

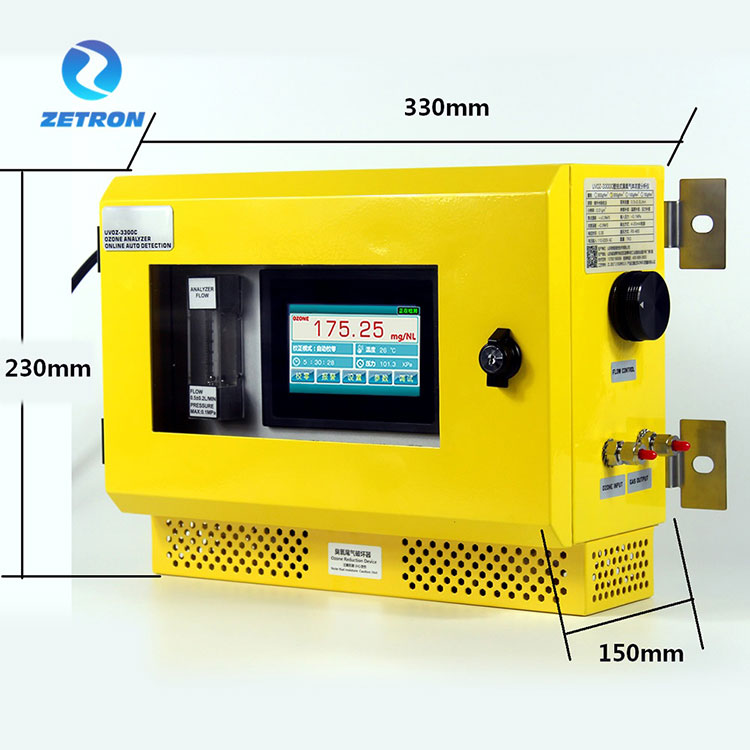

Rozmer ：	230 mm (výška） × 330 mm (šírka) × 150 mm (hĺbka)
Štandardná konfigurácia:	□ Antiseptický prietokomer □ Filter   □ Destroyer plynného plynu ozónu □ Odberové čerpadlo
