Monitor rozpusteného ozónu

Rozpustený dodávateľ monitora ozónu

Princíp detekcie: Metóda absorpcie dvojitého dráhy UV, použitá na analýzu a detekciu koncentrácie rozpustenej ozónovej vody v vode z vodovodu, čistej vody alebo polovodičového priemyslu.

Rozsah merania: 0-20ppm; 0-50 ppm; 0-100ppm; 0-120ppm; 0-180 ppm; 0-200ppm.

Vlastnosti produktu: Tento monitor rozpusteného ozónu UV má funkciu automatickej nastavenia na interné svetlo, ktorá môže upravovať jas zdroja LED svetla LED v reálnom čase na základe údajov o referenčnom svetle nulového bodu, aby sa zabezpečila stabilita nulového bodu. Tento analyzátor koncentrácie vody UV optického ozónu môže byť pripojený paralelne alebo sériu s rozpusteným potrubím voda s ozónom, ktorý sa používa hlavne na analýzu a detekciu koncentrácie rozpustenej ozónovej vody v vodovodnej vode, čistej vode alebo polovodičových priemysle.

Tento rozpustený analyzátor ozónu má funkciu automatického nastavovacieho systému so zdrojom UV svetla, ktorý dokáže upraviť jas zdroja LED UV LED v reálnom čase podľa údajov referenčných svetla, aby sa udržala údaje o konštantnom nulovom bode, čím sa zabezpečila stabilita nulového bodu. Je to patentovaný produkt našej spoločnosti. Tento UV optický analyzátor koncentrácie ozónovej vody môže pracovať nepretržite bez zastavenia 24 hodín.

Rozpustený analyzátor ozónu - Prehľad produktu

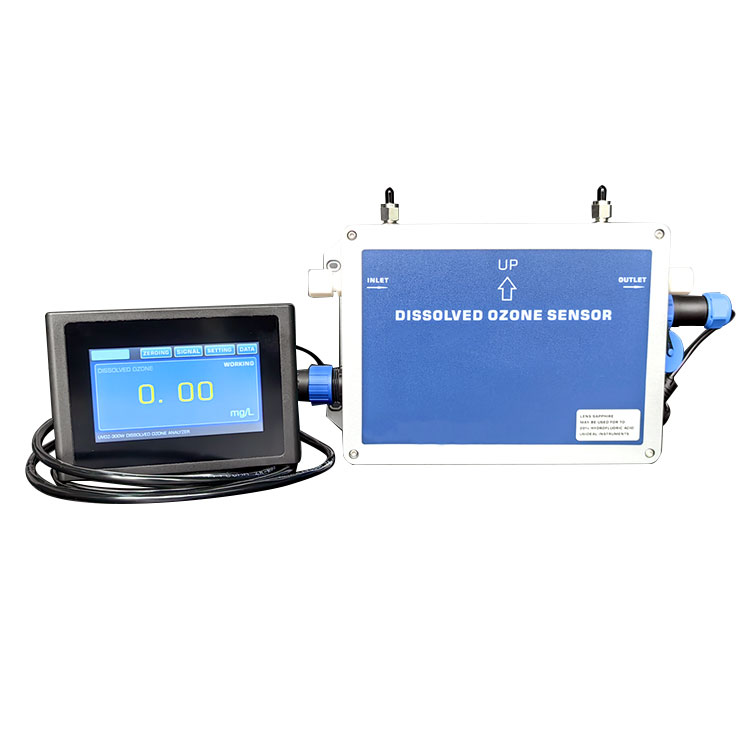

Rozpustený analyzátor koncentrácie ozónu je priame meranie obsahu ozónu v ultrapúrovej vode alebo konštantnej zákalu vody pomocou ultrafialovej spektrofotometrie. Prispôsobiteľnou verziou je HF, ktorý sa môže použiť pre 20% vodný roztok kyseliny kyseliny hydrofluorovej. Materiály v kontakte s ozónovou vodou zahŕňajú PTFE, FFPM, PFA a kremeň alebo zafír. Analyzátor koncentrácie ozónovej vody UVOZ-180W je vybavený vstupom a výstupom a je vybavený rozhraním operácie dotykovej obrazovky. Výstup je priamo pripojený k PLC so signálnymi líniami 4-20MA a RS-485.

Rozpustený analyzátor koncentrácie ozónu má funkciu automatického nastavovacieho systému so zdrojom UV svetla, ktorý môže upravovať jas zdroja LED UV LED v reálnom čase podľa údajov referenčných svetla, aby sa udržala údaje o konštantnom nulovom bode, čím sa zabezpečila stabilita nulového bodu. Je to patentovaný produkt našej spoločnosti. Tento analyzátor ozónu môže pracovať nepretržite bez zastavenia 24 hodín. Vynikajúca stabilita tohto analyzátora koncentrácie ozónu sa dosahuje použitím skutočného optického systému s dvojitým lúčom a extrémne dlhotrvajúceho ultrafialového LED zdroja LED.

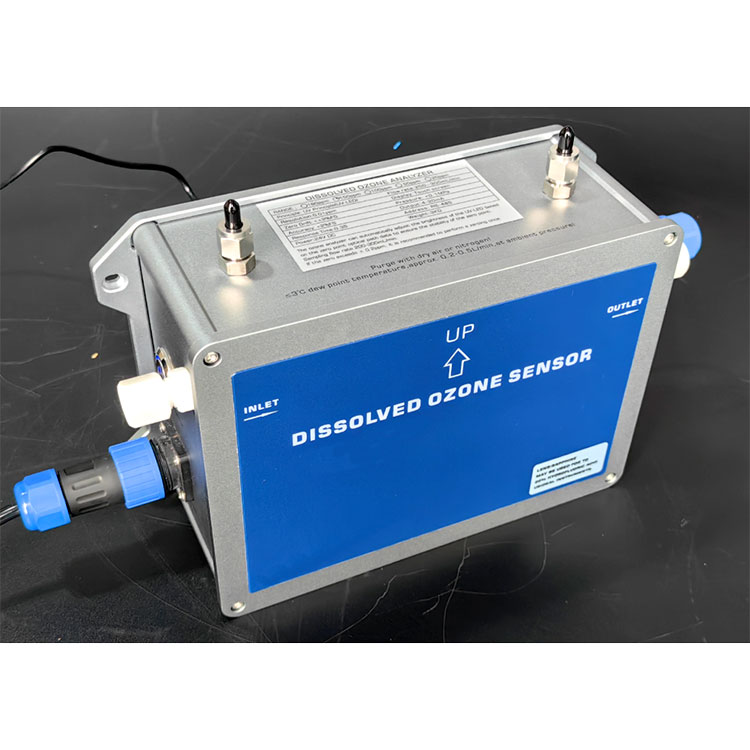

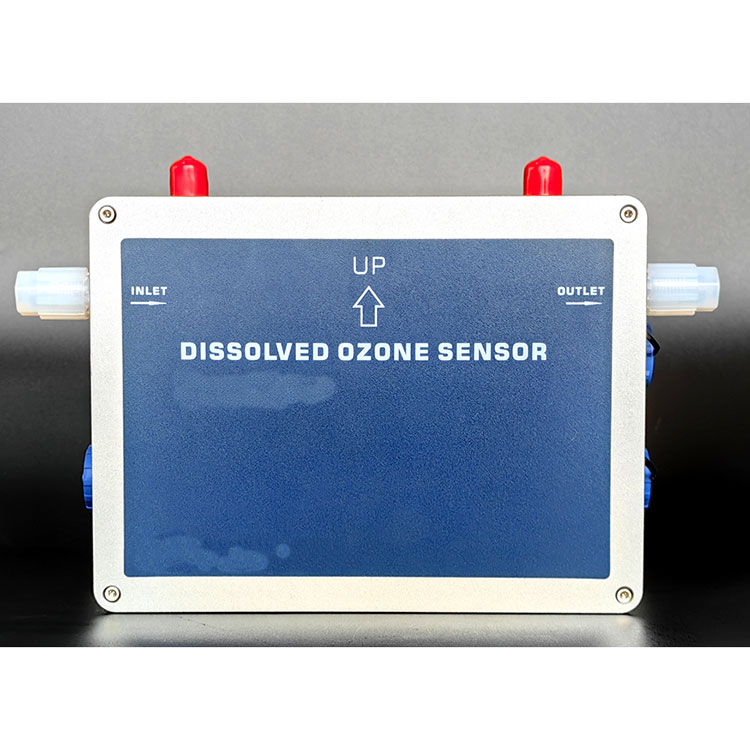

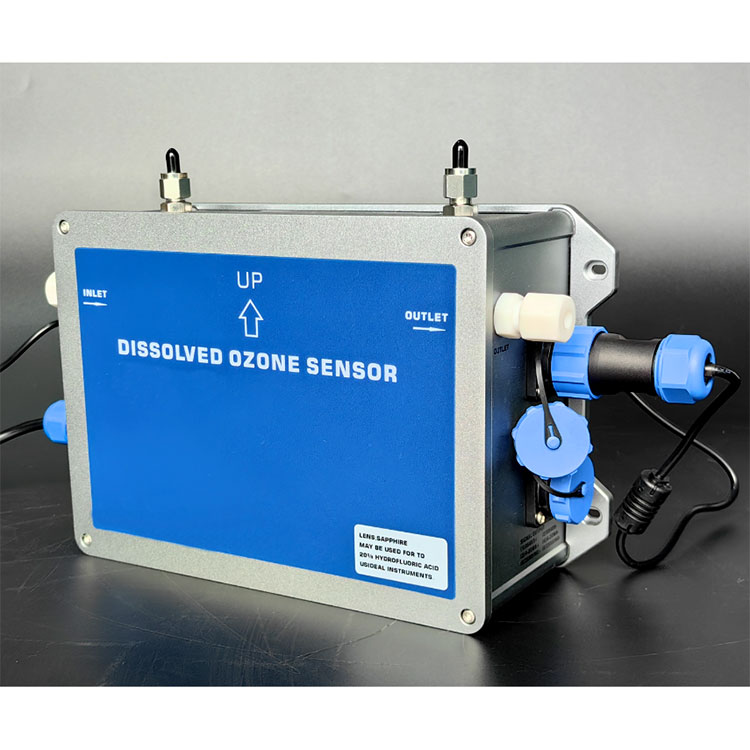

Služba rozpusteného analyzátora koncentrácie ozónu je hliníkový obal s návrhu dôkazom proti sptriešu, úroveň ochrany: IP65, veľkosť: 260x160x90 mm (WXHXD) a hmotnosť asi 3 kilogramov. Tento rozpustený analyzátor koncentrácie ozónovej vody môže byť namontovaný na stene s konštrukciou háčika na zadnej strane. Ak je potrebná inštalácia, sú k dispozícii štyri montážne držiaky.

Vstupný prietok rozpusteného analyzátora koncentrácie ozónovej vody je 200-300 ml/min. Ak je potrebné riadenie prietoku, musí byť na výstupe rozpusteného analyzátora koncentrácie vody rozpustenej ozónovej vody nainštalovaný ventil škrtiacej klapky alebo prietokový merač. Tento ventil škrtiacej klapky musí byť umiestnený za senzorom (nikdy pred ním! Inštalácia klapky na vstup bude generovať bubliny, takže je prísne zakázaná pre ozónovú vodu s vodnými bublinkami vstúpiť do rozpusteného analyzátora vody s ozónou.)

Je potrebné udržiavať čistotu vstupnej vody analyzátora koncentrácie vody rozpustenej ozónovej vody a udržať čistotu vnútorných senzorov rozpusteného analyzátora ozónovej vody. Odporúča sa kalibrovať nulový bod rozpusteného analyzátora koncentrácie ozónovej vody každé 2 týždne. Pri kalibrácii nulového bodu by sa mala zaviesť čistá voda bez ozónu alebo farby

Analyzátor rozpusteného ozónu - Vlastnosti produktu:

Testovacia metóda: Metóda absorpcie s dvoma dráhami, systém zdroja svetla s dlhým životom, vysoká presnosť merania.

Princíp merania: Podľa zákona Lambertovho piva sa presné meranie vykonáva prostredníctvom princípu fotometrickej absorpcie.

Rozsah merania: 0-20ppm; 0-50 ppm; 0-100ppm; 0-120ppm; 0-180 ppm; 0-200ppm.

Systém zdroja svetelného zdroja: cudzí systém ultrafialového zdroja svetla s dlhým životom (vlnová dĺžka 253,7 nm) s bezplatnou zárukou 3 rokov.

Použitie: Vnútorná inštalácia a používanie, vybavené vodotesnými terminálmi letectva.

Systém svetla: samostatná technológia svetlo bazénu, bez úniku, odpor s vysokým tlakom a odpor voči nárazu kvapaliny s vysokým prietokom.

Inteligentná kompenzácia: Vybavená automatickým nastavením nuly a funkciou automatickej kompenzácie zdroja svetla.

Metóda prevádzky: Môže sa manuálne vynulovať a počas vynulovania je potrebné zabezpečiť, aby v prístroji nebolo žiadne vodné roztoky ozónu.

Zobrazovacia jednotka: Mg/L, PPM voliteľné.

Zobrazenie údajov: Farbová dotyková obrazovka s vysokým rozlíšením.

Funkcia výstupu: 4-20MA, RS485 Komunikácia.

Automatické nastavenie nuly: Môže upraviť jas ultrafialového zdroja LED svetla v reálnom čase na základe údajov o referenčnom svetle, aby sa udržala údaje o konštantnom nulovom bode, čím sa zaistilo stabilitu nulového bodu.

Viaceré verzie:

Normálna verzia sa používa pre vodu z vodovodu a vyčistenú vodu.

Verzia HF sa môže použiť pre 20% vodný roztok kyseliny kyseliny hydrofluorovej.

Analyzátor rozpusteného ozónu - Štruktúra a zloženie produktu

【1】 Rozmery inštalácie namontovaného na stenu

【2】 Displej panela a obrazovka displeja

【3】 Vstup napájania, výstup signálu, vstup a výstup

Vstup napájania:

Výstup terminálu signálu:

Terminál signálu SISPLAY: Používa sa na pripojenie signálov vzdialeného displeja (tento stroj už má obrazovku displeja)

Plynkové rozhranie nad analyzátorom ozónovej vody rozpusteného UV sa používa na komprimované vzduchové rozhranie. Ak je teplota ozónovej vody príliš nízka, odporúča sa zaviesť do prístroja stlačený vzduch, aby sa zabránilo kondenzácii vo vnútornom vodnom potrubí ozónovej vody prístroja.

 Rozpustený analyzátor ozónu - Schéma procesu pripojenia produktu

Rozpustený analyzátor ozónu - Schéma pripojenia vzorkovania kladného tlaku

(Odporúča sa použiť tento proces pripojenia na rozdelenie vzorkovania. Všimnite si, že prietokový merač musí byť nainštalovaný na výstupe z rozpusteného analyzátora ozónovej vody.)

Analyzátor rozpusteného ozónu, vzorkovacia schéma vzorkovania negatívnej tlakovej vody

(Odporúča sa použiť tento proces pripojenia na rozdelenie vzorkovania. Všimnite si, že prietokový merač musí byť nainštalovaný na výstupe z rozpusteného analyzátora ozónovej vody.)

POZNÁMKA: Výrobca rozpusteného prietokového merača voda z ozónu je štandardné konfiguračné príslušenstvo a čerpadlo záporného tlaku je voliteľným produktom. Môžete sa poradiť s výrobcom a kúpiť ho osobitne.

POZNÁMKA: Bez verzie displeja bude výrobca samostatne nakonfigurovať doplnky káblovej dotykovej obrazovky (dĺžka drôtu do 2 metrov)

Analyzátor rozpusteného ozónu - Technické parametre:
